| Descrição do equipamento |
Microscópio óptico
O microscópio óptico disponível é um aparelho de fabrico inglês de marca PRIOR MP3500 (figura 1). Possui todas as características técnicas necessárias para que seja eficaz nas observações de lâminas delgadas de rochas, assim como os acessórios básicos para uma melhor caracterização óptica dos minerais (figura 2). Este microscópio possui a possibilidade de efectuar observações em luz transmitida e em luz reflectida. Os fundamentos teóricos relacionados com os fenómenos da polarização da luz e sua interferência com os minerais não constituem objecto deste manual. Qualquer dúvida sobre este assunto deverá ser colocada directamente aos responsáveis pelo projecto.
Figura 1 – A. Microscópio petrográfico integrado neste projecto. B. Microscópio com câmara de vídeo acoplada.

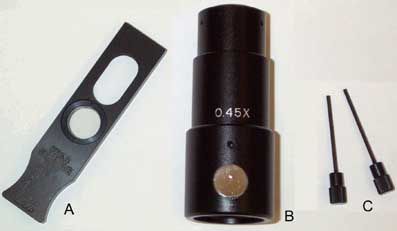

Figura 2 – Alguns dos acessórios do microscópio.
A- Compensador de gesso para observação do sinal óptico dos minerais;
B- Adaptador de vídeo 0.45x para a ligação à câmara de vídeo;
C- Parafusos para centrar as objectivas.
Câmara de vídeo
A câmara de vídeo disponibilizada é de marca Panasonic (figura 3) e está preparada para ser ligada a um projector de vídeo, gravador/leitor de vídeo ou televisor PAL. Com esta câmara poderão ser mostradas as imagens obtidas pelo microscópio directamente para toda a turma (utilizando um projector de vídeo ou um televisor, não incluídos neste protocolo). Poderão ainda ser gravadas imagens numa cassete de vídeo para posterior visionamento.
Figura 3 – Câmara de vídeo Panasonic e adaptador de vídeo de ampliação 0.45x.
Cabos fornecidos
São fornecidos dois cabos para a ligação ao material complementar: um cabo com ficha SCART e um cabo vídeo compósito. Espera-se que com um destes dois se consiga obter a ligação com todos os equipamentos complementares. Em caso de problemas de ligação, deverão ser contactados os responsáveis pelo projecto.
